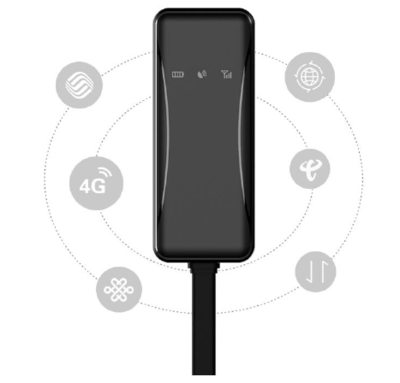

电摩两轮GPS 出行位置管理方案

面向电瓶车摩托车两轮出行位置管理需求，结合智能硬件和位置服务平台提供整体解

决方案，满足实时定位、历史轨迹、地理围栏、监控报警等功能需求。

SL3036&SL3036H 电动车摩托车8-100V 供电

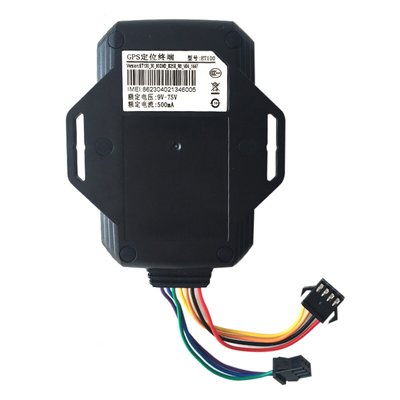

GPS9V-75V 500mA 模组供电

概述

SL3036H 是一款支持宽电压输入的

开关降压型DC-DC，芯片内置150V/3A

功率MOS，最高输入电压可超过120V。

SL3036H 具有低待机功耗、高效率、低纹

波、优异的母线电压调整率和负载调整率

等特性。支持大电流输出，输出电流可高

达1.5A 以上。

SL3036H 同时支持输出恒压和输出

恒流功能。

SL3036H 采用固定频率的PWM控制

方式，典型开关频率为140KHz。轻载时

会自动降低开关频率以获得高转换效率。

SL3036H 内部集成软启动以及过温

保护电路，输出短路保护，限流保护等功

能，提高系统可靠性。

SL3036H 采用ESOP8 封装，散热片

内置接VIN 脚。

特点

 宽输入电压范围：8V~120V

 输出电压从4.2V 到30V 可调

 支持输出恒压恒流

 支持输出12V/1.5A，5V/1.5A

 高效率：可高达95%

 工作频率：140KHz

 低待机功耗

 内置过温保护、输出短路保护

 内置软启动

应用

电动车GPS 追踪器

太阳能供电恒压源

电动汽车车载用电设备、电动自行车速度里程表供电、电瓶车仪表供电

扭扭车、卡车大功率警示灯供电

POE 交换机及POE 分离器3.3V2A 供电

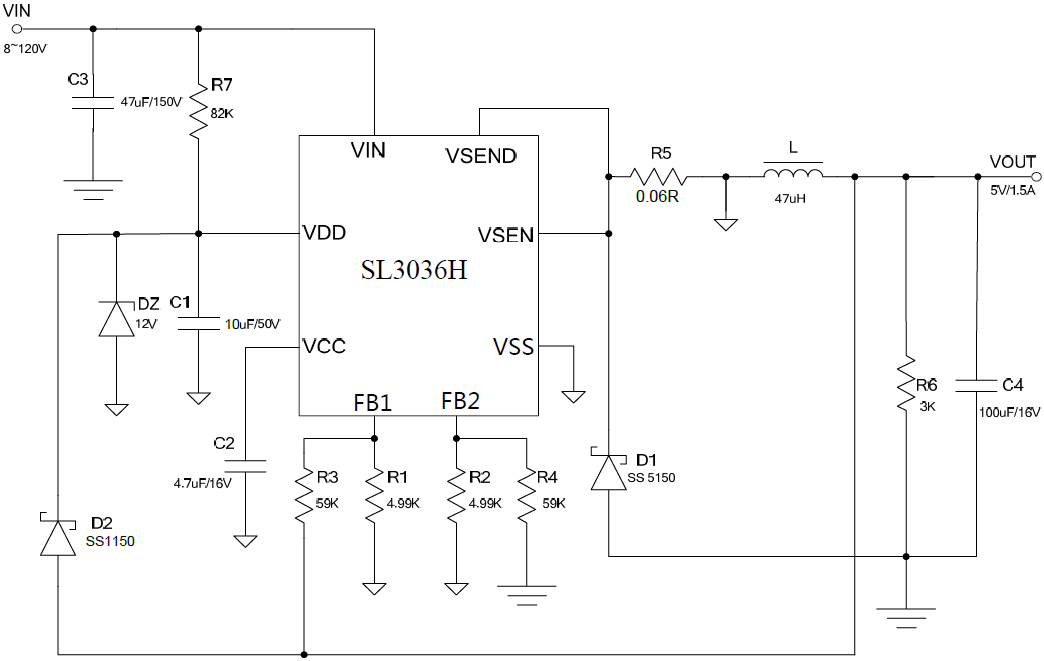

原理图
