SL8536 高精度调光降压、升压、

升降压LED恒流驱动器

产品说明

SL8536 是一款外围电路简单的宽调光比无频闪调光LED 恒流驱动器，支持降压、升压以及升降压

拓扑的应用，适用于 6.5-75V 输入电压范围的 LED 恒流照明领域，调光深度深，低辉负载调整率和一致

性好。

SL8536 可以实现高精度的恒流效果，输出电流恒流精度≤±3％，负载调整率<±0.5%，可满足宽输

入输出电压的应用需求，全程调光无频闪。

SL8536 支持 PWM 转模拟调光，支持 PWM 调光，当需要更深调光比，PWM 转模拟调光和 PWM调

光配合使用，可以达到 10000：1 调光比; 此外芯片 LD 脚支持0.2V 到 2.5V 的模拟调光,LD 端口接电容到

地，可以设置软启动时间。

SL8536 的DIM、PWM、LD、UVLO 管脚内置上拉，VFB 管脚内置下拉，不使用时可以悬空。

SL8536 的输出电流通过 IS对 IS2端口的检流电阻来设定，支持降压共阳接法。

SL8536 支持过温降电流、过流保护、输入欠压保护和输出过压保护。

特性

  工作电压范围 6.5-75V

  支持 PWM 转模拟/模拟调光/PWM 调光

  固定工作频率 130KHz

  支持调光频率超过 32K

  支持降压、升压、升降压拓扑

  支持最大输出电流设置

  支持 10：1 模拟调光

  真正无频闪调光

  支持 100：1 的 PWM 转模拟调光比

  低待机功耗

  支持 10000：1 双路混合调光

  内置 80V LDO 供电

  支持软启动

  负载调整率<±0.5%

  支持欠压保护

  恒流精度≤±3％

  支持输出过压保护

  转换效率>95%

  支持过温降电流

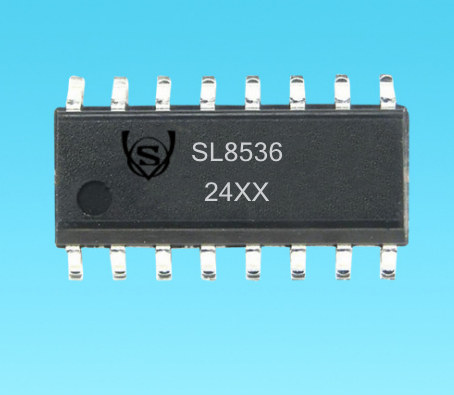

  封装：ESOP-16

应用范围

  0~10V 调光

  Dali 调光

  智能照明

  户外照明

  补光灯照明

  摄影灯照明

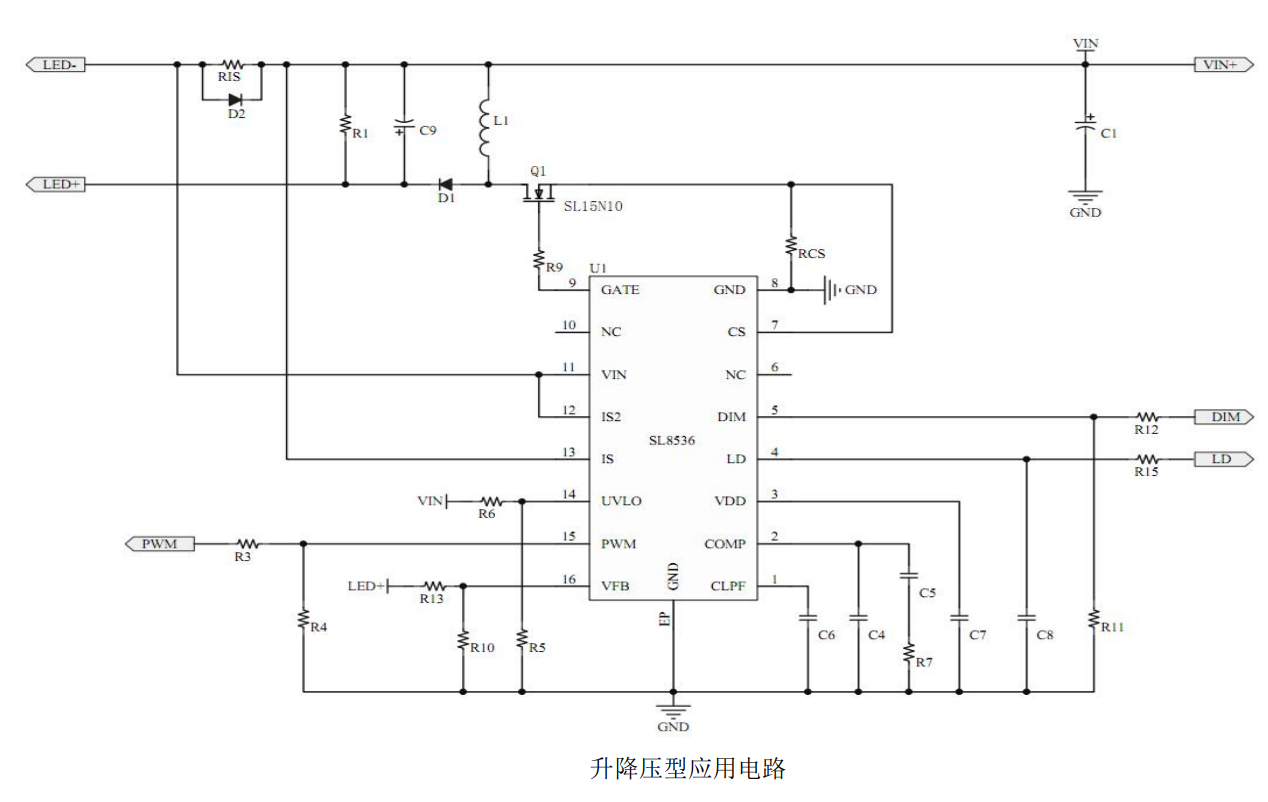

应用电路
