筋膜枪，也称深层肌筋膜冲击仪，筋膜枪是一种软组织康复工具，通过高频率冲击放松身体的软组织。 [1]  筋膜枪可以理解为民用版的DMS（电动深层肌肉刺激仪），在使用时振动频率会有所变化，基本作用与DMS差不多。 [2]  筋膜枪的使用一定要注意方式方法，同时首次使用筋膜枪需要在专业人士的指导下使用，最好循序渐进，否则有可能会产生损伤。

芯片说明

SL4010是一款外围电路简单的 BOOST 升压恒压控制驱动芯片，适用于 2.8-40V 输入电压范围的升压恒压电源应用领域，启动电压可以低至 2.5V。

SL4010会根据负载的大小自动切换 PWM，PFM和BURST 模式以提高各个负载端的电源系统效率。

SL4010可以通过 EN 脚实现低待机关机功能，当 EN 脚接 VIN 的时候，系统正常工作，当EN 脚位被拉低， 系统关机，此时流入芯片内部的电流小于 2uA，进入低功耗待机模式。

SL4010还可以通过 ROSC 脚设置系统开关频率，当ROSC 悬空，开关频率为 130KHz，当ROSC 拉高，开关频率为 260KHz，如果需要别的开关频率，可以在ROSC 上对地加电阻实现。

SL4010支持软启动功能，调节 SS 端口的电容大小，可以改变软启动的时间。

SL4010支持逐周期的限流保护，输出过压保护以及过温保护，当保护机制被触发时，芯片会及时关闭 GATE 的输出，有效保护电源系统以及输出负载。

芯片特性

⚫ 宽输入电压：2.8-40V

⚫ 2.5V 启动

⚫ 高效率：最高可达 95%

⚫ 逐周期限流保护

⚫ 可编程的软启动

⚫ 内置过温保护

⚫ 内置过压保护

⚫ 支持PWM，PFM 以及 BURST 工作模式

⚫ 支持低功耗关机模式

⚫ 关机电流小于 2uA

⚫ 可设定工作频率

⚫ 恒压精度≤±3%

⚫ 封装： ESSOP10

应用领域

⚫ 移动设备供电

⚫ 太阳能

⚫ 音频功放模块供电

⚫ 摄影灯光电源

⚫ LCD 背光显示

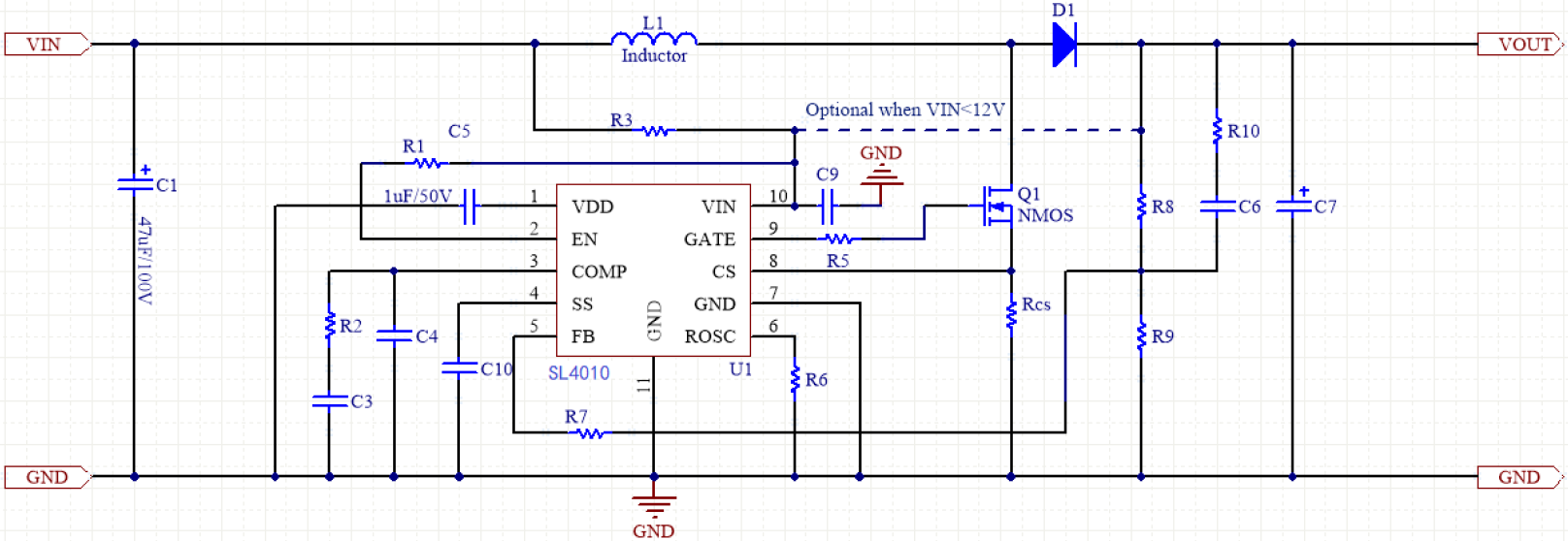

原理图
