替代方案：SL9056C完全兼容LN2556

方案图

概述

概述

SL9056C 是一款内置100V 功率MOS

高效率、高精度的开关降压型大功率LED

恒流驱动芯片。

SL9056C 采用固定频率的PWM 工作

模式，典型工作频率为140KHz。

SL9056C 采用平均电流检测模式，因

此具有优异的负载调整率特性。

SL9056C 集成了高低亮功能，可以通

过MODE 端口实现高低亮的功能切换。

MODE 悬空为高亮模式，MODE 接高电平

为1/2 电流的低亮模式。

SL9056C内部还集成了VDD稳压管以

及过温保护电路等，减少外围元件并提高

系统可靠性。

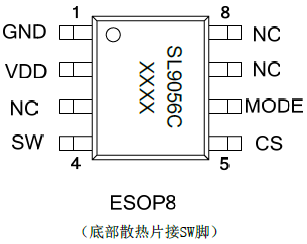

SL9056C 采用ESOP8 封装。散热片内

置接SW 脚。

特点

◆宽输入电压范围：8V~100V

◆输出电流范围：100mA~1.5A

◆高效率：可高达93%

◆工作频率：140KHz

◆支持高低亮工作模式

◆平均电流检测

◆智能过温保护

◆内置VDD 稳压管

应用

◆电动自行车、摩托车灯

◆汽车照明

◆直流或交流输入LED 驱动

◆大功率LED 照明

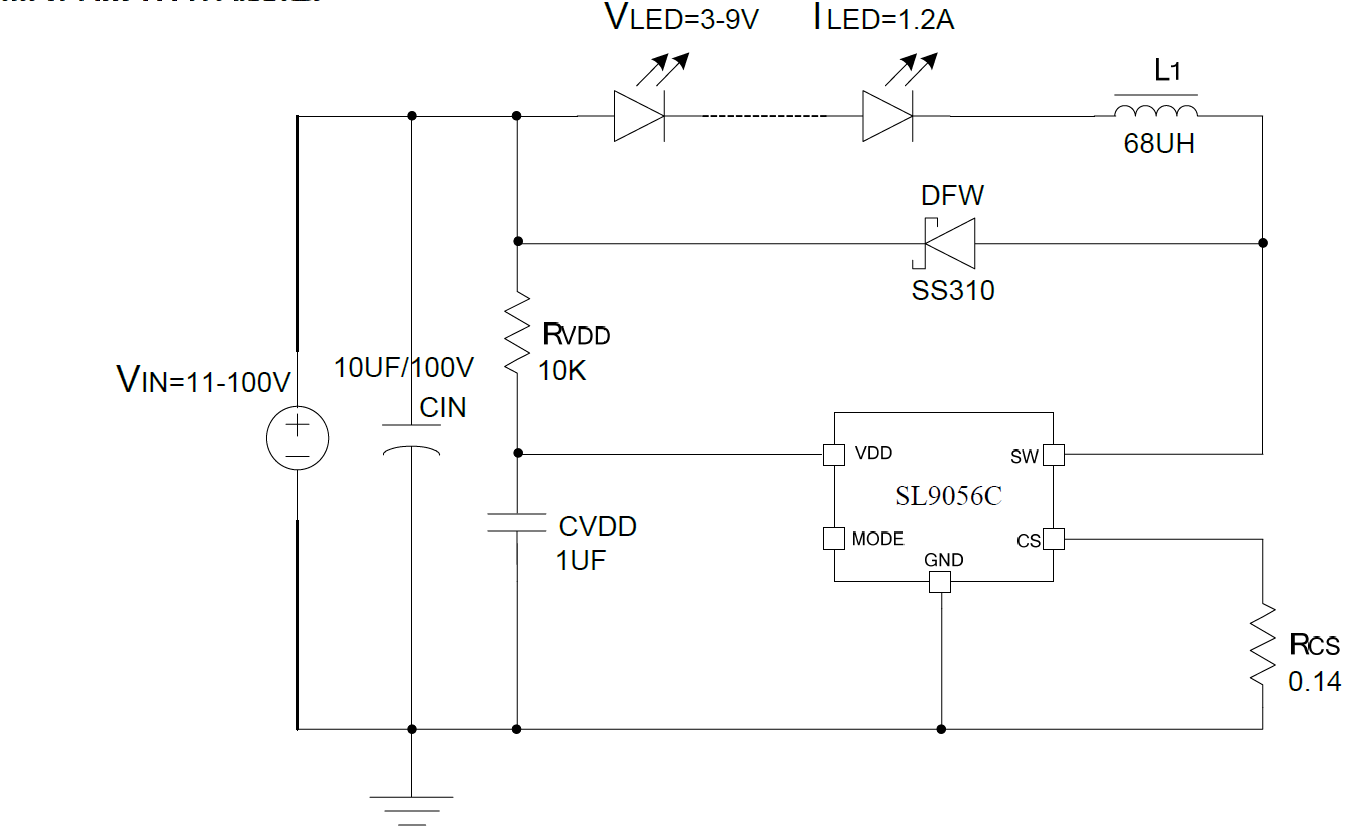

原理图
